HCS90单缸液压圆锥破碎机
HCS90型单缸液压圆锥破是我公司引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种高效率破碎机。广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。适用于中、细碎普氏硬度f=5-16的各种矿山和岩石,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。
主要结构:

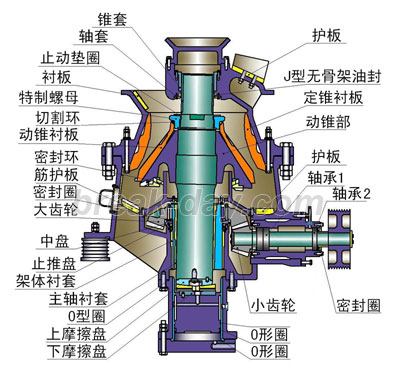

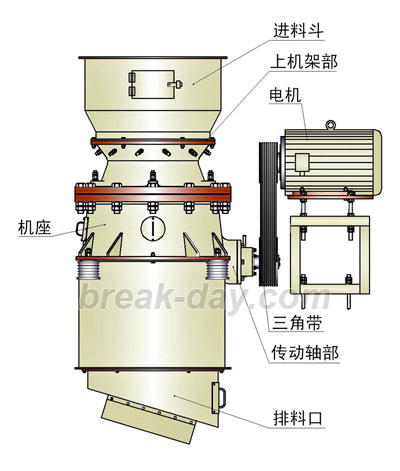

HCS90单缸液压圆锥破主要结构(见下图)包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等,辅助装置有液压润滑站、电控柜等。
工作原理:

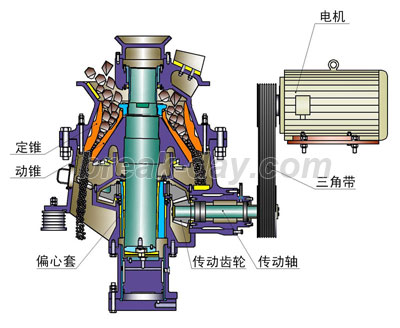

工作时,电机通过三角带、传动轴、传动齿轮带动偏心套旋转,动锥在偏心套作用下做旋摆运动,使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而破碎,破碎的物料从下部排出。如下图:
性能特点:
- 高效率:该机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。
- 生产能力大:该机将破碎冲程、破碎速度以及破碎腔形状的很好组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高35%~60%。
- 高质量的石子:该机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。
- 多种腔形的中细破碎,仅仅更换定锥既可实现。
- 双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。
- 易于维修:该机结构简单而紧凑,维修方便快捷。
主要技术参数:
1、 主机主要技术参数
给料口宽度(mm) | 135(100、80、50)四种 |
更大给料尺寸(mm) | 110(80、65、40) |
排料口调整范围(mm) | 6-28 |
功率(KW) | (75~110) |
允许更大过铁尺寸(mm) | <40 |
外形尺寸 长×宽×高(mm) | 2581×1550×3276 |
重量(t) | 9.5 |
2、液压系统参数
油泵电机功率(KW) | 1.5 |
油泵公称压力(MPa) | 16 |
油箱容积(L) | 100 |
3、润滑系统参数
油泵电机功率(KW) | 2.2 |
油泵公称压力(MPa) | 1.0 |
油箱容积(L) | 800 |
4、生产能力
①A型破碎腔
排料口(mm) | 16 | 18 | 22 | 28 |
产量(t/h) | 65-75 | 70-85 | 85-105 | 110-130 |
②B型破碎腔
排料口(mm) | 11 | 13 | 16 | 20 |
产量(t/h) | 45-55 | 55-65 | 65-75 | 80-100 |
③C型破碎腔
排料口(mm) | 9 | 11 | 13 | 16 |
产量(t/h) | 25-35 | 40-50 | 50-60 | 60-70 |
④D型破碎腔
排料口(mm) | 6 | 7 | 8 | 10 |
产量(t/h) | 20-25 | 25-30 | 30-35 | 35-45 |
注:生产能力以本地石英石破碎测得。破碎能力受多种因素影响,如原料的硬度、湿度、粒度搭配、操作方法、排料口大小等。因此该表生产能力仅供参考。
