LM系列立磨
LM系列立磨是我公司在广泛采用国内外很好技术的基础上,结合多年的各种磨机生产经验,设计开发的很好粉磨设备。是一种集破碎、干燥、粉磨、分级输送于一体的磨粉行业理想设备。LM系列立磨可广泛应用于水泥、电力、冶金、化工、非金属矿等行业。用于将块状、颗粒状及粉状原料磨成所要求的粉状物料。
工作原理
电动机通过减速机带动磨盘转动,物料经锁风喂料器从进料口落在磨盘中间,同时热风从进风口进入磨内。随着磨盘的转动,物料在离心力的作用下,向磨盘边缘移动,经过磨盘上的环形槽时受到磨辊的碾压而粉碎,粉碎后的物料在磨盘边缘被风环高速气流带起,大颗粒直接落到磨盘上重新粉磨,气流中的物料经过上部分离器时,在旋转转子的作用下,粗粉从锥斗落到磨盘重新粉磨,合格细粉随气流一起出磨,通过收尘装置收集,即为产品,含有水分的物料在与热气流的接触过程中被烘干,通过调节热风温度,能满足不同湿度物料要求,达到所要求的产品水分。通过调整分离器,可达到不同产品所需的粗细度。

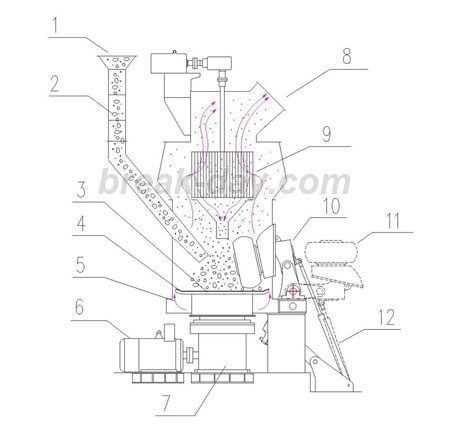

1原料 2锁风喂料器 3磨盘 4衬板 5风环 6主电机 7减速机 8产品 9选粉机 10摇臂 11检修状态 12检修液压缸
性能特点:
- 投资费用低
由于集破碎、干燥、粉磨、分级输送于一体,系统简单,布局紧凑,占地面积约为球磨系统的50%,而且可露天布置,因此能大量降低投资费用。 - 运行成本低
⑴磨粉效率高:采用磨辊在磨盘上直接碾压磨碎物料,能耗低,和球磨系统相比节约能耗30%~40%。
⑵磨损少:由于工作中磨辊并不与磨盘直接接触,且磨辊与衬板采用很好材料制作,因此使用寿命长,磨损少。 - 烘干能力强
由于热风在磨内直接与物料接触,烘干能力强,节约能源,通过调节热风温度,能满足不同湿度物料要求。 - 操作简便 运行可靠
⑴装备有自动控制系统,可实现远程控制,操作简便。
⑵装备有防止辊套和磨盘衬板直接接触的装置,避免了破坏性冲击和剧烈震动。 - 产品质量稳定
由于物料在磨内停留时间短,易于检测和控制产品粒度及化学成分,减少重复碾磨,稳定产品质量。 - 维修方便
通过检修油缸,翻转动臂,更换辊套、衬板方便快捷,减少停机损失。 - 环保
振动小,噪音低,且设备整体密封,系统在负压下工作,无粉尘外溢,环境清洁,满足国家环保要求。
技术参数:
LM立式矿石磨规格、技术参数:
参数|内容\型号 | LM130K | LM150K | LM170K | LM190K | LM220K | LM240K | |
转盘中径(mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | |
产量(t/h) | 10~30 | 13~40 | 18~57 | 23~72 | 36~114 | 41~128 | |
成品细度 | μm | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 |
目 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | |
成品水份 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
入磨物料更大尺寸(mm) | <38 | <40 | <42 | <45 | <50 | <55 | |
更佳入磨物料水份 | <4% | <4% | <4% | <4% | <4% | <4% | |
需烘干入磨物料水份 | <15% | <15% | <15% | <15% | <15% | <15% | |
入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温(℃) | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | |
主电机功率(KW) | 185~220 | 250~280 | 355~400 | 450~500 | 710~800 | 800~900 | |
外形尺寸 | 长mm | 3500 | 4200 | 4700 | 8500 | 10200 | 11700 |
宽mm | 3400 | 3900 | 4500 | 5600 | 6700 | 7700 | |
高mm | 5800 | 7100 | 8300 | 8800 | 10600 | 12200 | |
重量(t) | 48 | 75 | 90 | 100 | 125 | 160 |
注:1、入磨物料应是莫氏硬度小于7级的脆性物料。
2、当要求成品水份小于入磨原料的水份时才通入热风。
3、当粉磨难磨物料时,主电机功率取大值。
LM立式煤磨规格、技术参数:
参数|内容\型号 | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | |
转盘中径(mm) | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | |
产量(t/h) | 10~15 | 16~22 | 20~28 | 26~35 | 35~45 | 40~50 | |
煤粉细度(R0.08) | <15% | <15% | <15% | <15% | <15% | <15% | |
煤粉水份 | <1% | <1% | <1% | <1% | <1% | <1% | |
入磨物料更大尺寸(mm) | <38 | <40 | <42 | <45 | <50 | <55 | |
入磨物料水份 | <15% | <15% | <15% | <15% | <15% | <15% | |
入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温(℃) | 75~95 | 75~95 | 75~95 | 75~95 | 75~95 | 75~95 | |
原煤哈氏可磨指数(HGI) | >55 | >55 | >55 | >55 | >55 | >55 | |
主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 560 | |
外形尺寸 | 长mm | 3500 | 4200 | 4700 | 8500 | 10200 | 11700 |
宽mm | 3400 | 3900 | 4500 | 5600 | 6700 | 7700 | |
高mm | 5800 | 7100 | 8300 | 8800 | 10600 | 12200 | |
重量(t) | 46 | 75 | 94 | 100 | 122 | 157 |
注:以上参数仅供参考。
