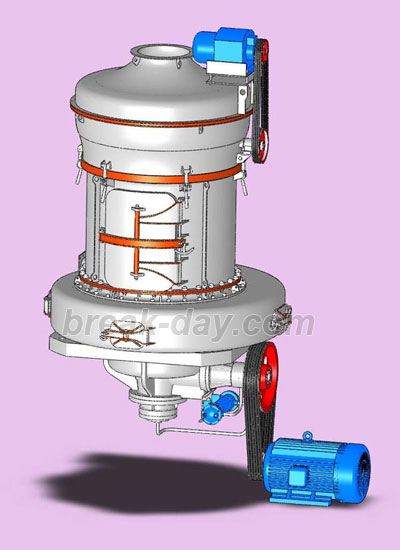

欧版梯形磨粉机
具有国际很好技术水平、拥有多项自主专利技术产权的更新粉磨设备,该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等更新的多项专利技术。该机主要适用于冶金、建材、化工、矿山等矿产品物料的粉磨加工,可粉磨石英、长石、方解石、滑石、重晶石、莹石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铁矿、铜矿、磷矿石、氧化铁红、锆英砂、矿渣、水渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、豆饼、化肥、复合肥、粉煤灰、烟煤、焦煤、褐煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高领土、焦炭、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石流纹岩、浑绿岩、叶腊岩、叶岩、紫砂岩、迭岩石、玄武岩、石膏、石墨、炭化硅、保温材料等莫氏硬度在9级以下,湿度在6%以下的各种非易燃非易爆矿产物料的加工。
性能特点:
1、应用锥齿轮整体传动,结构更加紧凑,安装调节更方便快捷,效率大大增加。
2、采用内部稀油润滑系统,无需另外增加油泵或润滑站,就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。
3、采用弧形风道,气流进口顺滑,阻力小,内部出口方向有利于物料的分散,不容易堵料。
4、使用曲面可换刀刃铲刀,刃部采用高耐磨合金材料,使用寿命长,更换时只需更换刀刃部分,提高了材料利用率。而且曲面型铲刀可将物料导向立面,使磨辊磨环上、中、下部都能粉磨,使其均匀磨损,同时也增大了有效工作面积,从而增加了产量。
5、隔离式旋风集粉器:内筒与混合气粉流之间采用隔离结构,能够有效的提高选粉效率和选粉精度。
6、无阻力进风蜗壳(小观察门无涡流):内部门板内面与进风蜗壳内面在同一曲面上,这样就能有效的避免涡流效应。
7、精美外观:欧版梯形磨不仅内部采用了诸多很好结构,而且外观也采用优美的弧形结构设计。
主要技术参数:
表 1:
技术参数|内容\型号 | MTW110 | MTW138 | MTW175 |
磨 辊 数 量 (个) | 4 | 4 | 6 |
磨 环 内 径 (mm) | Ф1100 | Ф1380 | Ф1750 |
主 机 转 速 (r/min) | 120 | 96 | 75 |
进 料 更 大 尺 寸 (mm) | < 30 | < 35 | < 40 |
成 品 粒 度 (mm) | 1.6~0.045 更细可达0.038 | 1.6~0.045 更细可达0.038 | 1.6~0.045 更细可达0.038 |
产 量 (t/h) | 3.5~10 | 6.5~15 | 11~25 |
外 形 尺 寸(mm) | 8910×6950×9010 | 9860×8340×10227 | 13500×11500×9500 |
总 重 (t) | 18 | 28.5 | 46 |
注:表中产量指粉磨石灰石,其成品的通筛率为80%。
各项参数及外形若有变更,依发货时随机带的使用维护说明书为准。
表 2:
名称 | 项目 | 单位 | 规格、技术数据 | |||
MTW110 | MTW138 | MTW175 | ||||
主机电动机 | 型号 | Y280M-6 | Y315M1-6 | Y355M1-6 | ||
功率 | 千瓦 | 55 | 90 | 160 | ||
转速 | 转/分 | 980 | 990 | 990 | ||
选粉机调速电动机 | 型号 | YCT200-4A(YCT200-4B) | YCT200-4B(YCT225-4A) | YCT225-4A(YCT225-4B) | ||
功率 | 千瓦 | 5.5(7.5) | 7.5(11) | 11(15) | ||
转速 | 转/分 | 125~1250 | 125~1250 | 125~1250 | ||
离心引风机电动机 | 型号 | Y250M-4 | Y280M-4 | Y315L1-4 | ||
功率 | 千瓦 | 55 | 90 | 160 | ||
转速 | 转/分 | 1480 | 1480 | 1490 | ||
辅机部分 | 斗提 | 斗提型号 | TH250 | TH250 | TH315 | |
电机型号 | Y100L2-4 | Y100L2-4 | Y112M-4 | |||
电机功率 | 千瓦 | 3 | 3 | 4 | ||
电机转速 | 转/分 | 1420 | 1420 | 1420 | ||
颚破 | 颚破型号 | PE250×400 | PE250×400 | PE250×750 | ||
电机型号 | Y180L-6 | Y180L-6 | Y200L2-6 | |||
电机功率 | 千瓦 | 15 | 15 | 22 | ||
电机转速 | 转/分 | 970 | 970 | 970 | ||
给料机 | 型号 | GZ2F | GZ3F | GZ4F | ||
功率 | 瓦 | 150 | 200 | 450 |
注:各项参数及外形若有变更,依发货时随机带的使用维护说明书为准

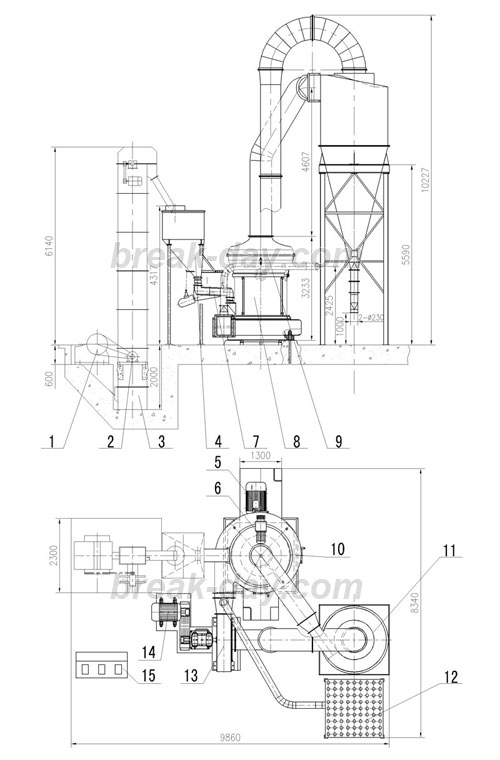

全套设备流程图:
1.颚破PE250×400 2.颚破电机 3.提升机TH250 4.料斗 5.主机电机 6.选粉机电 7.给料机GZ3F 8.主机 9.选粉机 10.主机检修门 11.旋风收尘器 12.除尘器 13.风机 14.风机电机 15.电控柜
